أولًا: نبذة عن مجموعة مولدات الديزل:

أولًا: تصنيف مجموعة مولدات الديزل:

هناك العديد من أنواع مجموعات مولدات الديزل، وتتمثل الطرق الرئيسية للتصنيف في ثمانية تصنيفات رئيسية:

1. حسب نوع وقود المحرك: يمكن تقسيمها إلى مجموعات مولدات ديزل ومجموعات مولدات وقود مركب.

2. حسب سرعة الدوران: يمكن تقسيمها إلى مجموعات مولدات ديزل عالية السرعة ومتوسطة السرعة ومنخفضة السرعة.

3. حسب ظروف الاستخدام: يمكن تقسيمها إلى مجموعات مولدات ديزل برية وبحرية وعربات متحركة وسيارات. وتشمل مجموعات المولدات البرية: مجموعات المولدات المتنقلة والثابتة. ويمكن تقسيم مجموعات المولدات البرية إلى أربعة أنواع: النوع العادي والنوع الآلي والنوع منخفض الضوضاء والنوع الآلي منخفض الضوضاء.

4. حسب جهد وتردد خرج المولد: يمكن تقسيمها إلى مجموعات مولدات تيار متردد ومجموعات مولدات تيار مستمر. وتشمل مجموعات مولدات التيار المتردد: تردد متوسط 50 هرتز وتردد صناعي 60 هرتز، وجهد التصنيف العام لمجموعات مولدات التيار المتردد الصغيرة والمتوسطة الحجم التي تبلغ 50 هرتز هو 400 فولت، وجهد التصنيف العام لمولدات الطاقة الكبيرة هو 630-1050 فولت.

5. حسب طريقة إثارة المولد المتزامن: يمكن تقسيمها إلى مولد إثارة تيار متردد دوار ومولد إثارة تيار مستمر ثابت.

6. حسب الاستخدام: مجموعات مولدات شائعة الاستخدام ومجموعات مولدات احتياطية ومجموعات مولدات طوارئ.

7. حسب طريقة التحكم والتشغيل: يمكن تقسيمها إلى مجموعات مولدات تشغيل ميداني ومجموعات مولدات تشغيل من غرفة منفصلة و مجموعات مولدات آلية. 。

8. حسب وظيفة التشغيل الآلي: يمكن تقسيمها إلى مجموعات مولدات ديزل أساسية ومجموعات مولدات ديزل ذات تشغيل آلي ومجموعات مولدات ديزل ذات تحكم آلي صغير.

ثانيًا: استخدامات مجموعة مولدات الديزل:

مجموعة مولدات الديزل هي جهاز توليد طاقة صغير، وهي آلة ديناميكية تولد الكهرباء باستخدام الديزل أو وقود آخر كوقود، ومحرك ديزل كمحرك أساسي لتشغيل المولد. على الرغم من أن قدرة مجموعة مولدات الديزل منخفضة، إلا أنها تُستخدم على نطاق واسع في المناجم والسكك الحديدية ومواقع العمل في الهواء الطلق وصيانة الطرق والمواصلات، بالإضافة إلى المصانع والشركات والمستشفيات، كمصادر طاقة احتياطية أو مؤقتة، نظرًا لصغر حجمها ومرونتها وخفتها وملاءمتها وسهولة تشغيلها وصيانتها. عند الشراء، يجب الانتباه إلى أن أداء وجودة مجموعة مولدات الديزل المختارة يجب أن تلبي متطلبات المعايير ذات الصلة، ويجب أيضًا اختيارها وفقًا لغرض الوحدة وظروف بيئة الاستخدام. نظرًا لإمكانية استخدام مجموعة مولدات الديزل في ثلاث حالات: الاستخدام الشائع والاحتياطي والطوارئ، فإن المتطلبات لمجموعة مولدات الديزل تختلف باختلاف الاستخدام.

ثالثًا: تركيب مجموعة مولدات الديزل:

تتكون مجموعة مولدات الديزل من قاعدة، ومحرك ديزل، وخزان وقود في القاعدة، ومجموعة مولدات (أي كرة كهربائية)، وجهاز تحكم (يلعب دور التحكم، كما يلعب دور حماية الوحدة)، ومبرد (تبريد هوائي: مروحة؛ تبريد مائي: خزان ماء)، وصندوق عازل للصوت، إلخ.

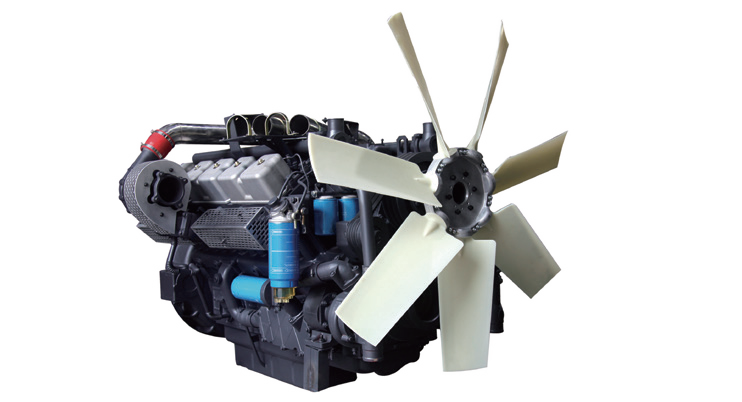

شكل: المحرك

شكل: المحرك

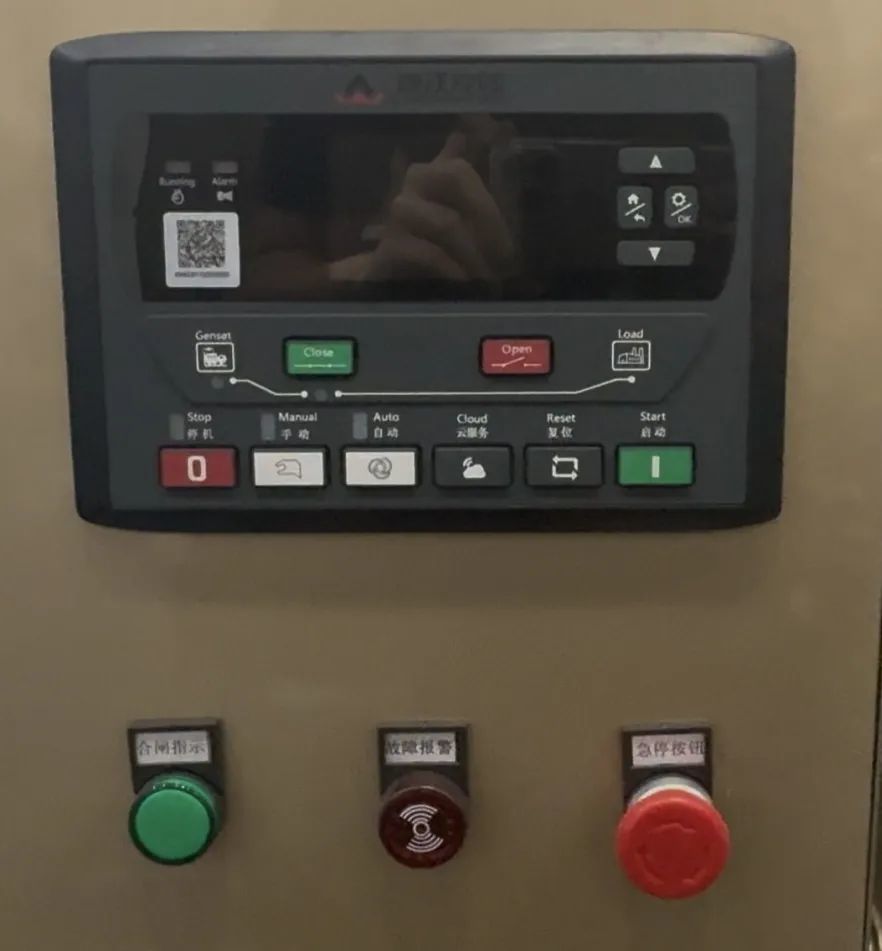

شكل: جهاز التحكم

شكل: جهاز التحكم

رابعًا: مبدأ عمل مجموعة مولدات الديزل:

يقوم محرك الديزل بتشغيل المولد، وتحويل طاقة الديزل إلى طاقة كهربائية. في أسطوانة محرك الديزل، يختلط الهواء النظيف الذي تم ترشيحه بواسطة مرشح الهواء مع الديزل عالي الضغط المتناثر من فوهة الحقن، وفي ظل ضغط المكبس الصاعد، ينخفض الحجم وترتفع درجة الحرارة بسرعة إلى نقطة اشتعال الديزل. يتم إشعال الديزل، ويحدث احتراق عنيف لخليط الهواء والوقود، ويتمدد الحجم بسرعة، مما يدفع المكبس إلى الانخفاض، ويُعرف هذا باسم "العمل". تعمل كل أسطوانة بالتتابع وفقًا لترتيب معين، وتتحول القوة المؤثرة على المكبس عبر قضيب التوصيل إلى قوة تدفع عمود الكرنك للدوران، وبالتالي تدوير عمود الكرنك. من خلال تركيب مولد تيار متردد متزامن بدون فرشاة بنفس المحور مع عمود الكرنك لمحرك الديزل، يمكن استخدام دوران محرك الديزل لتدوير روتور المولد، وباستخدام مبدأ "الاستقراء الكهرومغناطيسي"، سيخرج المولد قوة دافعة كهربائية حثيّة، ويمكن توليد تيار كهربائي عبر دائرة الحمل المغلقة. للحصول على خرج طاقة كهربائية مستخدمة ومستقرة، هناك حاجة إلى سلسلة من أجهزة التحكم والحماية لمحرك الديزل والمولد ودوائر.

خامسًا: مستويات أداء مجموعة مولدات الديزل:

يحدد المعيار الوطني GB/T2820. 1-1997 "مجموعات مولدات التيار المتردد التي تعمل بمحركات احتراق داخلي متبادلة"، الجزء الأول: الاستخدام والتصنيف والأداء، في المادة 7 أربعة مستويات من الأداء لمجموعات مولدات الديزل.

1. متطلبات الأداء من المستوى G1 مناسبة للأحمال المتصلة التي تحتاج فقط إلى تحديد المعلمات الأساسية للجهد والتردد. الاستخدامات العامة، مثل الإضاءة وغيرها من الأحمال الكهربائية البسيطة.

2. متطلبات الأداء من المستوى G2 مناسبة للأحمال التي لها نفس متطلبات خصائص الجهد لنظام الطاقة العام. عندما يتغير الحمل، يمكن أن يكون هناك انحراف مؤقت في الجهد والتردد، ولكن هذا مسموح به. مثل أنظمة الإضاءة والمضخات والمراوح، إلخ.

3. متطلبات الأداء من المستوى G3 مناسبة للأجهزة المتصلة التي لها متطلبات صارمة لخصائص التردد والجهد وشكل الموجة. مثل الاتصالات اللاسلكية وأحمال معالجة التيار المستمر التي تتحكم فيها معالجات التيار المستمر.

4. متطلبات الأداء من المستوى G4 مناسبة للأحمال التي لها متطلبات صارمة بشكل خاص لخصائص التردد والجهد وشكل الموجة. مثل معدات معالجة البيانات أو أنظمة الكمبيوتر.

سادسًا: كيفية التمييز بين طرازات مجموعة مولدات الديزل

من أجل تسهيل الإدارة الإنتاجية والاستخدام، حدد المعيار الوطني طريقة موحدة لترميز طرازات مجموعة مولدات الديزل. ترتيب الطراز ورمز المعنى كما يلي:

1. يتم التعبير عن القدرة الاسمية (KW) لمجموعة المولدات بالأرقام.

2. أنواع تيار خرج المجموعة: G- تيار متردد بتردد كهربائي؛ P- تيار متردد بتردد متوسط؛ S- تيار متردد بتردد مزدوج؛ Z- تيار مستمر.

3. نوع المجموعة: F- أرضي؛ FC- بحري؛ Q- محطة طاقة سيارة؛ T- مقطورة (مجرورة).

4. خصائص التحكم في المجموعة: في حالة عدم وجود قيمة، يكون التحكم يدويًا (نوع عادي)؛ Z- أوتوماتيكي؛ S- منخفض الضوضاء؛ SZ- أوتوماتيكي منخفض الضوضاء.

5. رقم التصميم، يُعبّر عنه بأرقام.

6. رمز التعديل، يُعبّر عنه بأرقام.

7. خصائص البيئة: في حالة عدم وجود قيمة، يكون النوع عاديًا؛ TH- نوع المناطق الرطبة الحارة.

ملاحظة: تختلف بعض سلسلة أرقام طرازات مجموعات توليد الطاقة التي تعمل بالديزل عن المعاني المذكورة أعلاه، خاصةً مجموعات توليد الطاقة التي تعمل بالديزل المستوردة أو التي يتم إنتاجها من خلال مشروع مشترك، حيث يتم تحديدها من قبل مصنع المجموعة.

ثانيًا، مواصفات تركيب مجموعات توليد الطاقة التي تعمل بالديزل:

أولًا: التهوئة:

1. مدخل الهواء: وفقًا لسعة مجموعة توليد الطاقة التي تعمل بالديزل، يحدد المصنع متطلبات أبعاد مدخل الهواء، ويجب على الطرف الأول توفير مدخل الهواء عند البناء.

2. مخرج الهواء: وفقًا لسعة مجموعة توليد الطاقة التي تعمل بالديزل، يمكن تحديد حجم مخرج الهواء، ويجب على الطرف الأول توفير مخرج الهواء عند البناء.

ثانيًا، الدخان:

يجب أن يتم إخراج الدخان مباشرة إلى الهواء الطلق من خلال نظام تصريف مصمم بشكل صحيح، ويجب أن يكون هذا النظام مزودًا بكتم صوت الدخان المرفق، ويجب أن يكون الطرف الخارجي للأنبوب بزاوية 60 درجة مع الأفقي، أو أن يكون مزودًا بنظام واقي من مياه الأمطار أو الثلوج.

ثالثًا، الأساس والتثبيت:

وفقًا لسعة مجموعة توليد الطاقة التي تعمل بالديزل، تحدد المجموعة أبعاد الأساس المقابلة لتلبية متطلبات الحمل أثناء التشغيل العادي للمجموعة، ومتطلبات الأساس هي أرضية خرسانية. يتم تثبيت مولد التيار المتردد والمحرك بدقة باستخدام هيكل صلب عند خروج المولد من المصنع، لذلك، عند تركيب هذه الآلة، ما عليك سوى تثبيتها على أساس جيد باستخدام براغي توسيع عالية الجودة.

ثالثًا، تكوين سعر مجموعات توليد الطاقة التي تعمل بالديزل:

من خلال بحثنا الطويل ومقارنة البيانات، وجدنا أن المحرك يشكل عادةً حوالي 80% من التكلفة الإجمالية لمجموعة توليد الطاقة التي تعمل بالديزل، بينما يشكل المولد ونظام التحكم والمكونات الملحقة حوالي 20% من التكلفة الإجمالية، وفي الوقت نفسه، توجد طرق مختلفة لجمع "القطع الثلاثة الرئيسية" لمجموعة توليد الطاقة التي تعمل بالديزل:

استيراد كامل: يتم اختيار مولد التيار المتردد والمحرك ونظام التحكم من نفس العلامة التجارية المستوردة.

تركيب محلي: يتم شراء مولد التيار المتردد والمحرك ونظام التحكم من علامات تجارية مختلفة، ثم يتم تجميعها من قبل مصنع محلي، لكن اختيار علامات تجارية مختلفة من "القطع الثلاثة الرئيسية" سيؤدي أيضًا إلى اختلافات في الأسعار. على سبيل المثال: اختيار مولد التيار المتردد من علامة تجارية مستوردة أو علامة تجارية مشتركة، واختيار محرك من العلامات التجارية المحلية مثل Yuchai، Shanghai Diesel ، وWeichai، إلخ، واختيار نظام تحكم من علامة تجارية مستوردة أو محلية.

أولًا، تكوين السعر:

بشكل عام، يتضمن سعر مشروع مجموعة توليد الطاقة التي تعمل بالديزل العناصر التالية: أولاً، تكلفة مجموعة توليد الطاقة التي تعمل بالديزل، ثانيًا، تكلفة تركيب ونقل وتشغيل المجموعة، ثالثًا، تكلفة معالجة غاز العادم والحصول على تقرير مراقبة مؤهل، رابعًا، تكلفة أعمال تقليل الضوضاء والحصول على تقرير مراقبة الضوضاء المؤهل (يتضمن تقليل الضوضاء تقليل ضوضاء المجموعة وتقليل ضوضاء الغرفة)، وأحيانًا يتضمن العنصر الخامس وفقًا لمتطلبات المشتري: تكلفة أنابيب الدخان خارج الغرفة.

مثال: مع الأخذ في الاعتبار العلامة التجارية المشتركة Chongqing Cummins كمرجع، سعر مجموعة توليد الطاقة التي تعمل بالديزل بقوة 1200 كيلوواط = سعر المجموعة 1.25 مليون (بما في ذلك المحرك 1 مليون، ومولد التيار المتردد 200 ألف، ووحدة التحكم 40 ألف، وقاعدة الماكينة 10 ألف) + تكلفة تركيب ونقل وتشغيل المجموعة 10 آلاف + معالجة غاز العادم 40 ألف + تقليل ضوضاء المجموعة 40 ألف + سعر تقليل ضوضاء الغرفة + سعر أنابيب الدخان خارج الغرفة (يجب تقديم الرسومات أو المتطلبات المحددة لتقديم عرض أسعار للعناصر الأخيرة، وإذا طلب المشتري تقليل ضوضاء الغرفة، فسيتضمن ذلك سقف الغرفة وجدرانها، وسيتم حساب السعر بمعدل 120 يوان/م²).

ثانيًا، تحليل فرق أسعار القطع الثلاثة الرئيسية:

1. المحرك:

على سبيل المثال، سعر العلامات التجارية الشائعة "مرسيدس بنز" و"بيركنز" و"ميتسوبيشي" و"جنرال موتورز" و"تشونغتشينغ كامينز" في نطاق الطاقة الشائع 1200 كيلوواط: سعر محرك "مرسيدس بنز" أعلى قليلاً من العلامات التجارية الأربع الأخرى، وسعر محركات "بيركنز" و"ميتسوبيشي" و"جنرال موتورز" و"تشونغتشينغ كامينز" يتراوح بين 100 و 120 مليون يوان، وسعر محرك "مرسيدس بنز" حوالي 130 مليون يوان، وسعر محركات العلامات التجارية المحلية الرائدة "Yuchai" و"Shanghai Diesel" و"Weichai" و"Jichai" أقل بنسبة 15%-30% من العلامات التجارية المشتركة والمستوردة، وفيما يتعلق بالتكنولوجيا، نظرًا لأن تكنولوجيا المحركات المحلية بدأت متأخرة، لا تزال هناك فجوة مع العلامات التجارية المشتركة والمستوردة.

2. مولد التيار المتردد:

على سبيل المثال، سعر مولدات التيار المتردد من العلامات التجارية الشائعة "شنغهاي ماراثون" و"قوانغتشو يانغيانغ إنج" و"ووشي ستانفورد" و"ووشي فاراداي" و"فوتشو ليلايسنمار " في مجموعة توليد الطاقة التي تعمل بالديزل بقوة 1200 كيلوواط يتراوح بين 200 ألف يوان، والفرق في السعر ليس كبيرًا.

3. نظام التحكم:

نظرًا لأن تكنولوجيا مولدات التيار المتردد ونظام التحكم متقدمة، على سبيل المثال، العلامات التجارية الشائعة "Zhonzhi" و"Shenhai" و"Koman"، فإن الفرق في السعر بين العلامات التجارية المختلفة صغير جدًا، وأعلى سعر لنظام التحكم الواحد لا يتجاوز 40 ألف يوان.

ثالثًا، فرق أسعار مجموعات توليد الطاقة التي تعمل بالديزل ذات طرق التجميع المختلفة:

على سبيل المثال، سعر مجموعة توليد الطاقة التي تعمل بالديزل بقوة 1200 كيلوواط: سعر الاستيراد الكامل 1200 كيلوواط = سعر محرك 1200 كيلوواط (مستورد أو مشترك) بعد التجميع الكامل * 1.5 = سعر التجميع الكامل المحلي 1200 كيلوواط * 2 (سعر Chongqing Cummins الكامل بقوة 1200 كيلوواط حوالي 1.35 مليون).
